플랜트 기계배관 진동 기준

ISO 10816-5 (1st Edition, 2000)

by 똑똑한 이너턴스 2020. 4. 29.

Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 5 : Machine sets in hydraulic power generating and pumping plants



ISO 10816-5는 운전 속도가 60~1,8000rpm이고, 수력 발전(Hydraulic Power) 등에 적용되는 기계의 site에서 측정한 진동 기준치에 적용한다.

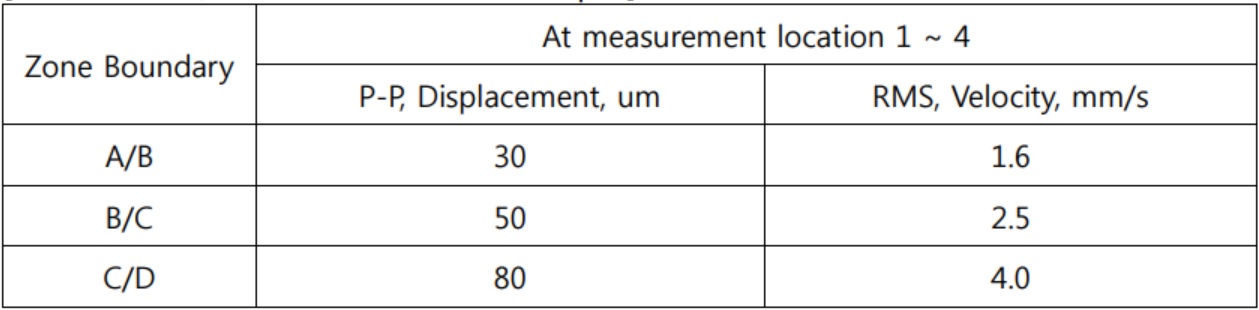

1. 진동 평가 (Steady state condition-Group 1)

[ ISO 10816-5, Vibration Limit for Group 1 ]





2. 진동 평가 (Steady state condition-Group 2)

[ ISO 10816-5, Vibration Limit for Group 2 ]





3. 진동 평가 (Steady state condition-Group 3)

[ ISO 10816-5, Vibration Limit for Group 3 ]





4. 진동 평가 (Steady state condition-Group 4)

[ ISO 10816-5, Vibration Limit for Group 4 ]

○ Group 1 : Horizontal machine sets with pedestal or end-shield bearings mounted on a rigid foundation, usually

    with operational speeds of above 300r/min.

○ Group 2 : Horizontal machine sets with bearings housings which are only braced against the casing of the

    hydraulic machine, usually with operational speeds of above 300r/min.

Group 3 : Vertical machine sets with bearings housings which are all braced against the foundation, usually with

    operational speeds of between 60r/min and 1800r/min.

Group 4 : Vertical machine sets with lower bearings housings braced against the foundation and upper bearing

    housings braced against the generator stator only, usually with operational speeds of between 60r/min and

    1000r/min.

○ Zone A : Newly commissioned machine

○ Zone B : This zone is considered as acceptable level for unrestricted long-term operation

○ Zone C : Normally considered unsatisfactory for long-term operation

○ Zone D : Normally considered to be sufficient severity to cause mechanical damage

○ Note 1 : 현장 Monitoring시 Alarm/Trip 설정은 해당 규격의 Annex B를 참조

○ Note 2 : 동일 위치에서 진동 측정 시 일정 기간 후 (측정값이 여전히 Zone C 이내에 위치해 있다 하더라도) 진동이

    25% 이상 급격히 증가하였을 경우 Mechanical damage를 의심해야 함

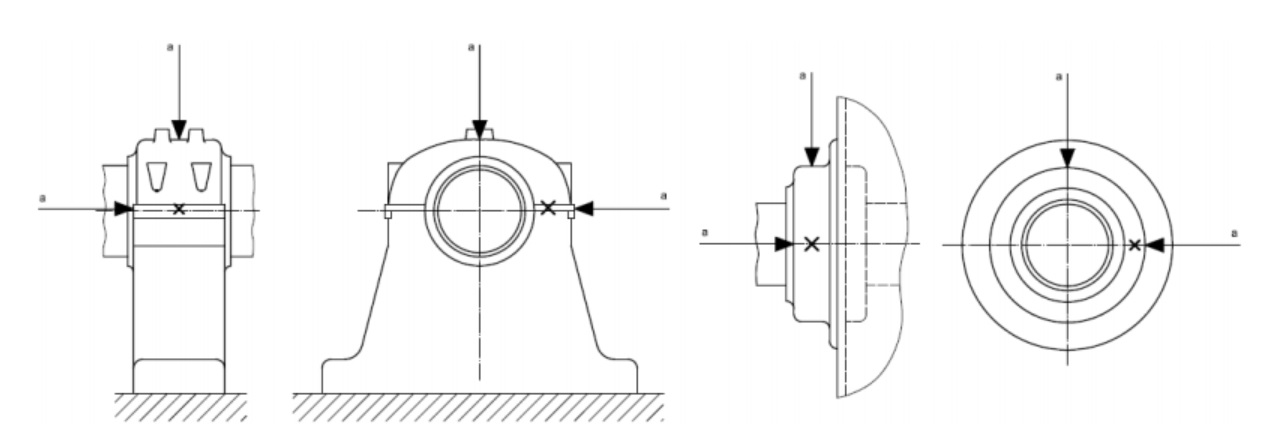

5. 진동 측정 위치

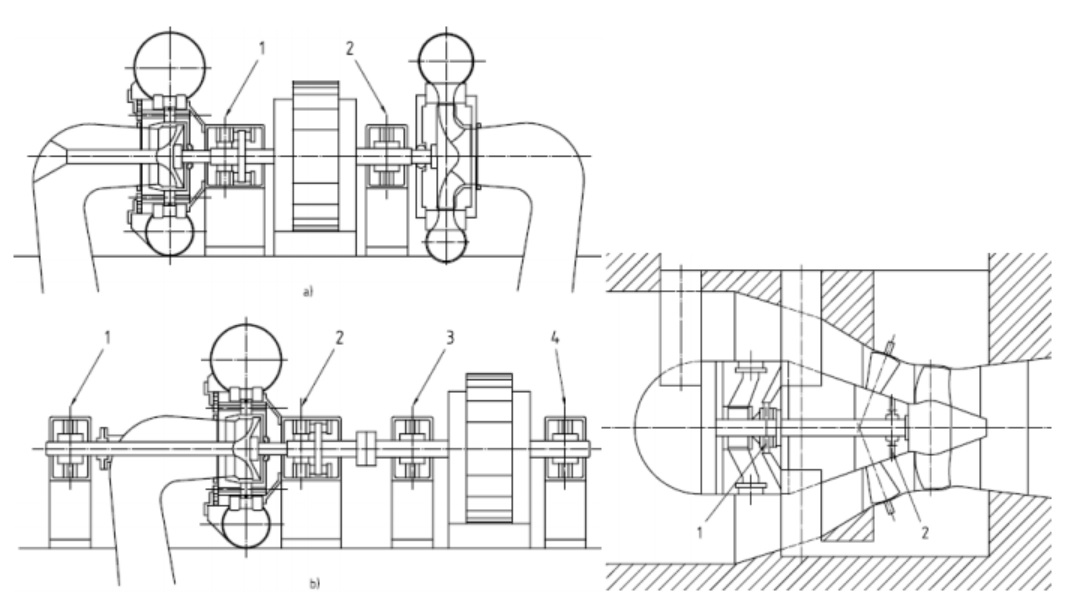

[ ISO 10816-5, Group 1(좌), Group 2(우) 기계 측정 위치 ]





[ ISO 10816-5, Group 3(좌), Group 4(우) 기계 측정 위치 ]





[ ISO 10816-5, Group 5 기계 측정 위치 ]
