플랜트 기계배관 진동 기준

ISO 10816-3 (2nd Edition, 2009)

by 똑똑한 이너턴스 2020. 4. 24.

Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 3: Industrial machines with nominal power above 15kW and nominal speeds between 120r/min and 15000r/min when measured in situ





ISO 10816-3은 15kW 이상의 출력을 가지고 운전 속도가 120~15,000rpm에 해당하는 아래 기계 중 Site에서의 진동 기준치에 적용하며, RMS 단위로 평가한다.



① 50MW까지의 출력을 가지는 Steam Turbine

② 1,500rpm 이하 또는 3,600rpm 이상의 속도와 50MW이하의 출력을 가지는 Steam Turbine

③ Rotary compressor

④ 3MW 이하의 출력을 가지는 Industrial gas Turbine

⑤ Generator

⑥ Electrical motor

⑦ Blowers, 30 0kW 이상의 출력과 Rigid Frame으로 설계된 Fan

    현장에서 진동 측정 시 Back ground vibration이 기계 진동 측정값의 25% 이상일 경우, Back ground vibration 보정

    및 별도 대책을 강구한다.





1. 진동 평가 (Steady state condition)

[ ISO 10816-3, Vibration Limit ]

○ Group 1 : 300kW 이상의 대형기기, 315mm 이상의 Shaft Height를 가지는 Electric Machine

Group 2 : 15~300kW 범위의 중형기기, 160~315mm의 Shaft Height를 가지는 Electric Machine

○ Zone A : Newly commissioned machine

Zone B : This zone is considered as acceptable level for unrestricted long-term operation

 Zone C : Normally considered unsatisfactory for long-term operation

Zone D : Normally considered to be sufficient severity to cause mechanical damage

○ 각 위치 별로 측정된 값 중 가장 높은 값을 적용

○ 동일 위치에서 진동 측정 시 일정 기간 후 (측정 값이 여전히 Zone C 이내에 위치해 있다 하더라도) 진동이 25% 이상

    급격히 증가하였을 경우 Mechanical damage를 의심해야 함

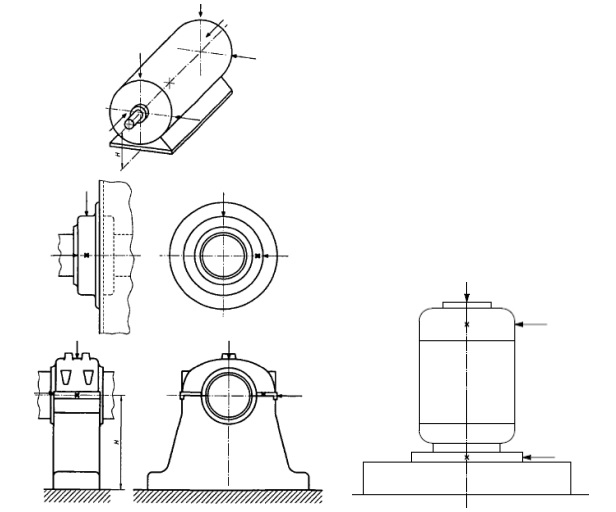

2. 진동 측정 위치



[ ISO 10816-3, Horizontal 기기(좌), Vertical 기기(우) ]
