플랜트 기계배관 진동 기준

ISO 20816-1 (1st Edition, 2016)

by 똑똑한 이너턴스 2020. 4. 22.

Mechanical vibration - Evaluation of machine vibration by measurements on rotating and non-rotating - Part 1: General guidelines



ISO 20816-1은 site에서 회전기계의 Shaft, Bearing Housing 등의 Rotating part 및 Non-rotating part의 진동 평가를 위한 General Guideline입니다. Equipment 종류에 따른 진동 기준치 및 측정 위치는 ISO 10816, 20816, 7919의 세부 규격서를 따릅니다.



ISO 20816-1 (1st Edition, 2016)은 아래 ISO 규격서에 대한 통합 및 개정판으로 해당 규격서의 내용을 삭제 및 대체합니다.

 ① ISO 7919-1:1996

 ② ISO 10816-1:1995

 ③ ISO 10816:1995/Amd 1:2009



ISO 10816, 20816, 7919의 적용범위를 넘어서거나 International Standards를 적용할 수 없는 Different classes of machinery에 대한 Criteria Evaluation은 아래 조건을 따릅니다.

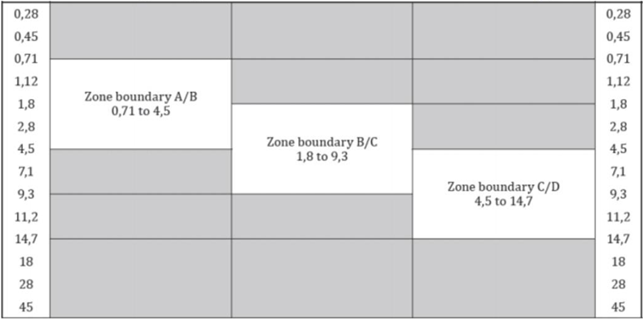

[ ISO 20816-1, Range of typical zone boundary values for non-rotating parts ]

                        ○ Small Machines (e.g. electric motors with power up to 15kW)의 경우, range의

                            하부 영역에 위치한다.

                        ○ Large Machines (e.g. prime movers with flexible supports in the direction of

                            measurement)의 경우 range의 상부 영역에 위치한다.
