플랜트 기계배관 진동 기준

AGMA 6000-B96 (2000) Gear

by 똑똑한 이너턴스 2020. 7. 29.

Specification for Measurement of Linear Vibration on Gear Units



본 규격은 Gear Unit의 Manufacturer의 Shop에서 Test 수행 시 적용하는 진동 기준치가 변위, 속도, 가속도 단위에 따라 각각 제시되어 있다. AGMA 규격의 경우, 진동 기준치 적용 시 주의할 점은 Unfiltered Vibration 값과 같은 단일 측정 값으로는 평가되어서는 안되며, 아래 그림에 명기된 바와 같이 진동 측정 주파수에 따라 각각 평가되어야 한다.

Shaft 또는 Bearing Housing과 같은 측정 위치에 따라 진동 측정 단위를 적용하며, 평가 값은 모든 단위에서  Peak 값을 기본으로 한다.

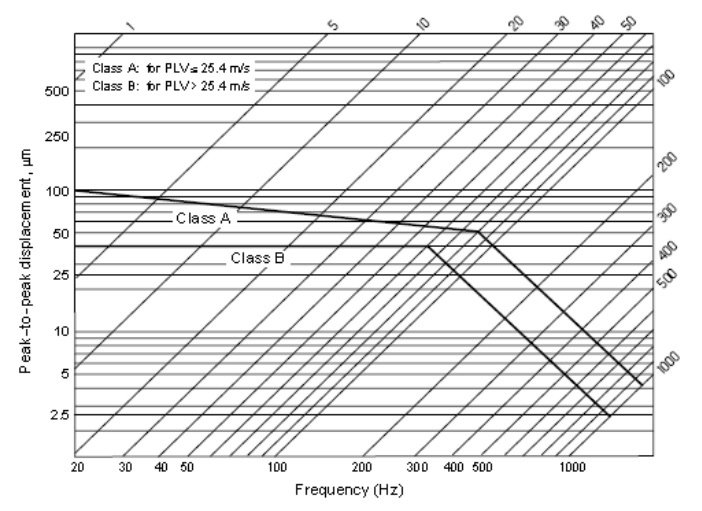

[ Displacement Limits for Gear Units ]

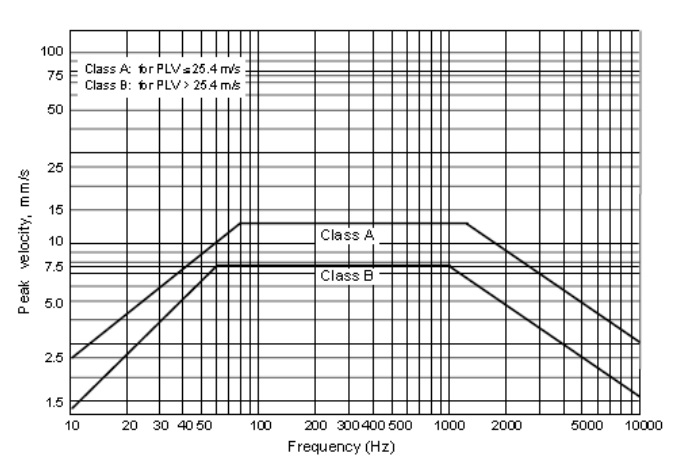

[ Velocity Limits for Gear Units ]



[ Acceleration Limits for Gear Units ]
