플랜트 기계배관 진동 기준

ISO 8579-2 (1st Edition, 1993) Gears

by 똑똑한 이너턴스 2020. 7. 28.

Acceptance code for gears - part 2: determination of mechanical vibrations of gear units during acceptance testing



본 규격은 Shop에서 Acceptance Test 수행 시 Gear Unit에 대한 진동 기준치를 Shaft와 Bearing Housing의 측정 위치에 따라 각각 제시하고 있다. Site에서 측정된 진동 측정치는 본 규격에 적용하지 않는다.

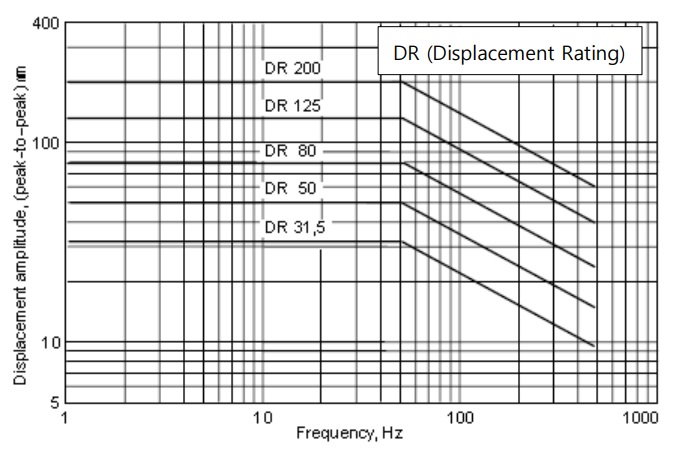

[ Shaft Vibration Limits ]

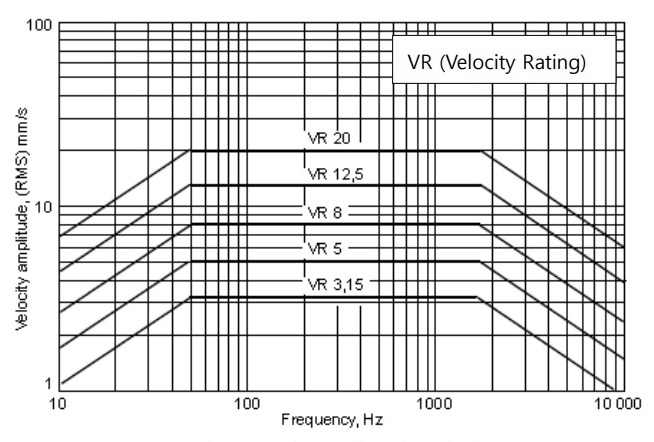

[ Bearing Housing Vibration Limits ]



Shaft와 Bearing Housing에서의 진동 기준치 확인을 위해서는 Gear Unit의 적용에 따라 그 Rating을 결정해야 하며, 본 규격에서는 각 Rating에 대한 적용사항을 아래와 같이 제시하고 있다.



- Rating N : Navy, etc

- Rating H : High-Speed (over 3600rpm), etc

- Rating I : Industrial, Merchant Navy, etc

- Rating M : Mill, etc

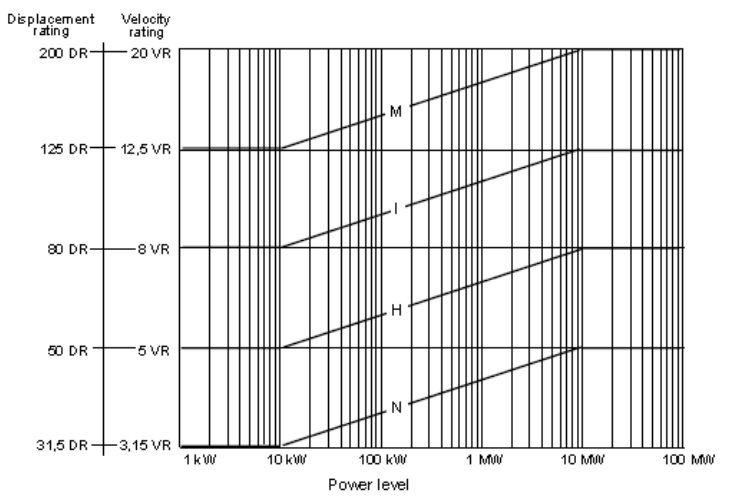

[ Rating Application for Gear Units ]
