플랜트 기계배관 진동 기준

ISO 7919-3 (2nd Edition, 2009)

by 똑똑한 이너턴스 2020. 5. 13.

Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 3 : Coupled industrial machines



적용 대상은 유막 베어링으로 지지되는 운전속도 1,000 ~ 30,000rpm의 산업용 기계로서, 50MW이하의 Steam Turbine, 터보압축기, 터보 펌프, 터보 fan 등의 현장에서 측정된 진동 평가에 적용될 수 있다. 통상 산업용 기계에서는 베어링에 대한 축의 상대진동을 측정하므로, 별도 다른 언급이 없을 경우 항상 상대 진동 변위를 적용하도록 하며, 동일 기계의 베어링 하우징 진동 평가는 ISO 10816-3, ISO 10816-7을 적용한다.

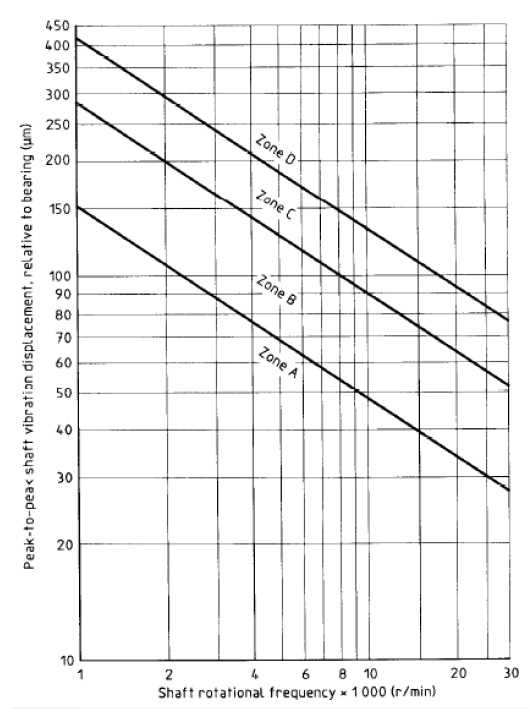

[ ISO 7919-3, Vibration Limit ]

○ Zone A : Newly commissioned machine

○ Zone B : This zone is considered as acceptable level for unrestricted long-term operation

○ Zone C : Normally considered unsatisfactory for long-term operation

○ Zone D : Normally considered to be sufficient severity to cause mechanical damage
