NEMA MG-1 (2014)

by 똑똑한 이너턴스 2020. 5. 26.

NEMA Standards Publication MG 1-2006 Motors and Generators



이 규격은 Vendor shop에서 Test 수행 시 적용하는 Vibration limit를 제공하고 있으며, 아래 전동기에 기본적으로 적용한다. 한편, 본 규격은 Site 운전 조건에서는 적용하지 않으며, 현장 운전 조건에 대한 Vibration limit은 ISO 10816-3을 참조하도록 한다.



- DC, AC 전동기

- Frame Size가 42 이상인 경우,

- 75MW까지 출력을 가지고, 운전 속도가 3,600rpm 이하의 전동기



1. Shaft Height에 따른 Bearing Housing 진동 기준치 (Peak)

[ NEMA, Vibration Limit, Vertical 진동기 ]

○ 상기 기준치는 No load, Uncoupled 조건 및 Spring/Rubber와 같은 Elastic support로 지지된 전동기인 경우에 적용.

○ Rigid support로 설치된 전동기의 경우 상기 기준치에 0.8을 곱하여 좀 더 엄격하게 적용한다.

○ Unfiltered & Filtered 측정에 모두 적용한다.

○ Motor Type에 따른 Vibration Limit은 다음과 같다.

   - Vibration Limit, 0.15 in/s : Standard industrial motors

   - Vibration Limit, 0.08 in/s : Medium/Large motors with special requirements

   - Vibration Limit, 0.04 in/s : Small motors with special requirements

   - Vibration Limit, 0.02 in/s : Precision spindle and grinder motors

   - Vibration Limit, 0.01 in/s : Precision spindle with pecial requirements

○ 변위와 속도의 기준치 교차점은 약 20Hz 부근이며, 속도와 가속도 기준치의 교차점은 각각 400, 700, 1500Hz 부근으

    로 적용한다.

○ 2x line frequency에서의 Unfiltered vibration 측정값이 기준치를 초과할 경우 해당 규격의 7.8.5절에 따라 추가 검사

    가 요구된다.





2. Shaft 상대변위 진동 (P-P) 및 RUN-OUT 기준치

견고한 기초에 고정한 상태에서의 Sleeve Bearing이 장착된 전동기의 Shaft Vibration 기준치는 전기적 또는 기계적 Run-Out값을 포함하여 아래와 같이 적용한다.



[ Standard Machine의 Unfiltered Vibration 기준치 ]

Synchronous
Speed, rpm
Maximum Relative Shaft Displacement
(Peak-to-Peak)
1800 - 3600 0.0028 in. (70 ㎛)
≤ 1800 0.0035 in. (90 ㎛)





[ Special Machine의 Unfiltered Vibration 기준치 ]

Synchronous
Speed, rpm
Maximum Relative Shaft Displacement
(Peak-to-Peak)
1801 - 3600 0.0020 in. (50 ㎛)
1201 - 1800 0.0028 in. (70 ㎛)
≤ 1200 0.0030 in. (75 ㎛)





3. 진동 측정 위치



[ NEMA MG-1, Bearing Housing 측정 위치 ]

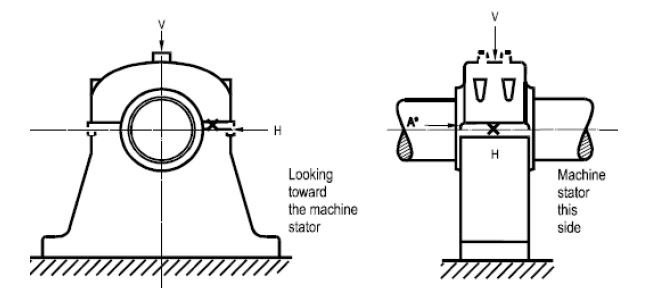

[ NEMA MG-1, Pedestal bearing의 진동 측정 위치 ]



[ NEMA MG-1, Shaft 상대변위 측정 방법 ]
