Vibration Assessmenet Criteria as per EI Guidelines

Vibration Assessmenet Criteria as per EI Guidelines

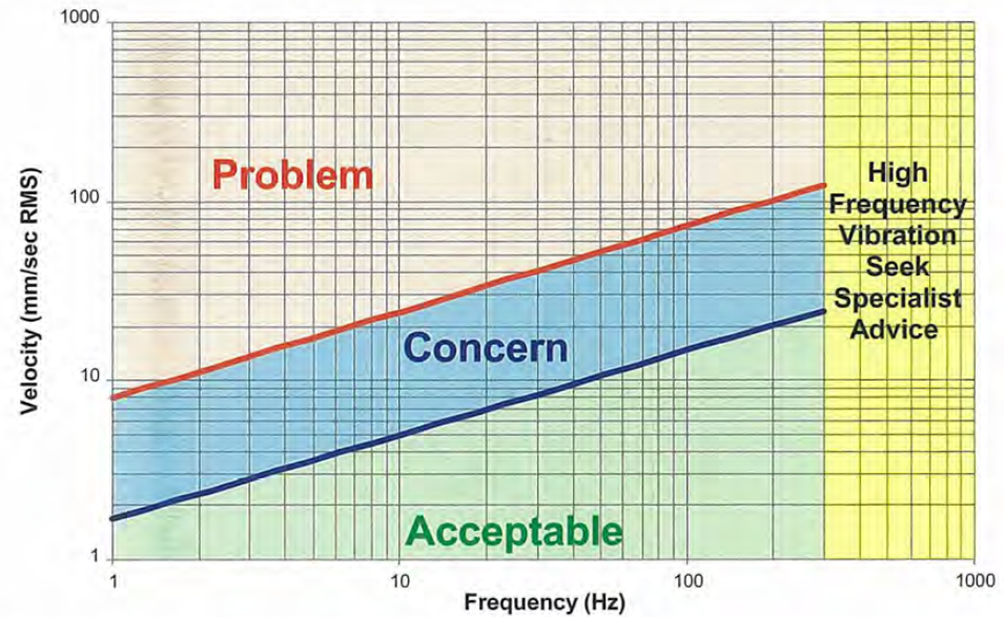

Energy Institute (EI Guidelines) 지침에는 배관 진동에 대한 평가 기준이 포함되어 있습니다. 해당 기준은 진동 속도(RMS, Velocity)와 주파수(Frequency)를 사용하여 배관의 진동 수준을 평가하고 그 위험도에 따라 4가지 영역을 구분합니다.



1. 허용 가능 (Acceptable)

- 진동 수준이 낮아 피로 손상 (Fatigue Damage) 위험이 매우 낮거나 없는 영역이며, 일반적으로 별도의 조치가 필요하지 않습니다.

2. 우려 (Concern)

- 허용 가능(Acceptable) 영역과 우려(Concern) 영역을 나누는 경계선은(하단 파란색 경계)는 다음 공식으로 평가됩니다.







- 이 영역의 진동 수준이 위치한다는 것은 피로 손상 발생 가능성이 있다는 것을 의미합니다. 이에 진동을 제어하기 위한 대책을 설계하거나, 현재 발생하고 있는 진동 수준이 적절한지 피로 평가 또는 파손 가능성을 대비한 비파괴 검사를 수행합니다.



3. 문제 (Problem)

- 우려(Concern) 영역과 문제(Problem) 영역을 구분하는 경계선(붉은색)은 다음 공식으로 계산됩니다.







- 이 영역은 진동 수준이 높아 피로 손상 발생 위험이 매우 높음을 의미하며, 진동 제어 조치를 빠른 시간안에 이행하거나, 피로 발생 가능성을 시급히 평가해야 합니다. 또한 배관 용접부에 비파괴검사를 실시하여 피로 균열 발생 여부를 확인해야 합니다.



4. 고주파 진동 (High Frequency Vibration)



- 300 Hz 이상의 고주파 영역을 의미합니다.



- 주파수가 높은 영역에서 발생하는 진동의 경우, Acoustic induced vibration, Pulsation from reciprocating equipments 등에 따른 원인일 수 있으며, 이러한 메커니즘은 일반적으로 다음과 같은 Analysis 방법으로 평가됩니다.



- Acoustic induced vibration study as per EI Guidelines



- Acoustic pulsation & Mechanical study as per API 618, 688



- Acoustic pulsation & Mechanical study as per API 674, 675, 676
