플랜트 기계배관 진동 기준

Short Term Vibration, DIN 4150

by 이너턴스 2020. 8. 19.

Short Term Vibration 은 공정 조건 상 Intermittent Condition 으로 가동되는 회전기계 등을 포함한 가진원에 의해 발생하는 진동을 의미하며, 실제 측정된 진동 주파수에 따라 기준치는 아래 표와 같이 적용할 수 있다.





[ 플랜트 구조물 진동 기준표 - Short Term Vibration ]

Line Type of Structure Guideline values for velocity, v in mm/s
Vibration at the foundation at a frequency of Vibration at horizontal plane of highest floor at all frequencies
1Hz to 10Hz 10Hz to 50Hz 50Hz to 100Hz**
1 Buildings used for commercial purposes, industrial buildings, and buildings of similar design 20 20 to 40 40 to 50 40
2 Dwellings and buildings of similar design and/or occupancy 5 5 to 15 15 to 20 15
3 Structures that, because of their particular sensiticity to vibration, cannot be classified under lines 1 and 2 and are of great intrinsic value(e.g. listed buildings under preservation order) 3 3 to 8 8 to 10 8
** At frequencies above 100Hz, the values given in this column may be used as minimum values.

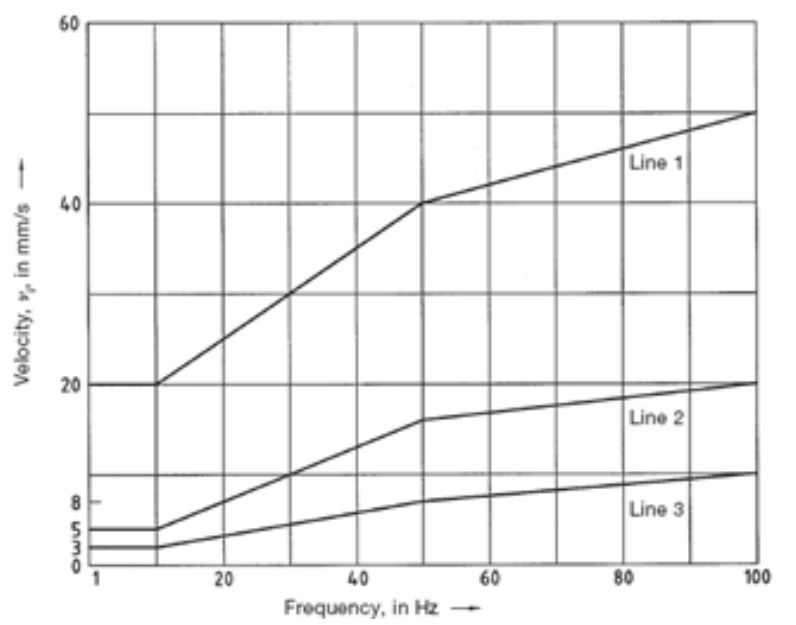

.[ 플랜트 구조물 진동 기준 그림 - Short Term Vibration ]



플랜트 Structure 구조물의 경우, DIN-4150 규격에서의 진동 기준치 적용은 'Line 1'으로 한다.
