플랜트 기계배관 진동 기준

API 618 (5th Edition, 2007) Reciprocating Compressor

by 이너턴스 2020. 8. 12.

Reciprocating Compressors for Petroleum, Chemical, and Gas Industry Services



API 618에서는 Reciprocating Compressor와 같은 맥동 성분의 가진원에 대한 배관 진동 설계 기준치를 제시하고 있다. 1~10Hz 사이에서는 진동 변위를 진동 기준치로 제시하고 있으며, 진동 주파수 10~200Hz의 구간에서는 32mm/s의 진동 속도가 배관 진동 설계 기준치로 제시되고 있다.

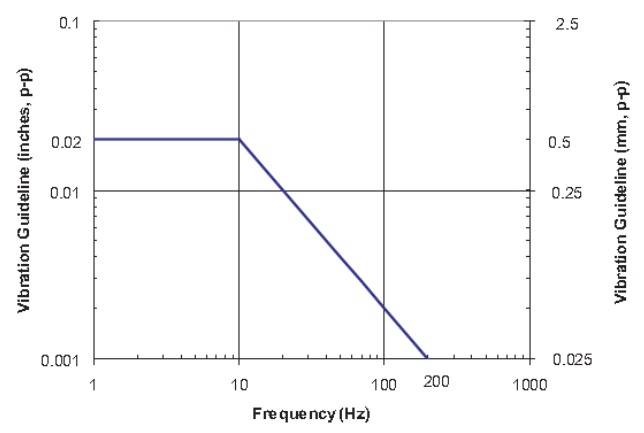

[ Piping Vibration Design Criteria, API 618 ]
