Acceleration Head 평가의 제한
Reciprocating Pump의 Suction Pipe 를 설계하기 위해서는 Acceleration Head 의 적절성을 평가해야 하며, 비압축성 유체를 이송하는 배관의 Acceleration Head 평가는 아래 공식에 의해 계산된 길이 이내에서만 유효하다. 이에 따라 Pulsation Dampener 의 설치 위치 및 Dampener 에 의한 Residual Pulsation 의 크기에 관계 없이, 산출된 거리를 넘어서는 영역에서는 Acceleration Head 계산 값이 상당히 보수적으로 평가될 수 있다.
- c : Speed of Sound, m/s
- n : Strokes per Minute
- N : Number of Cylinders

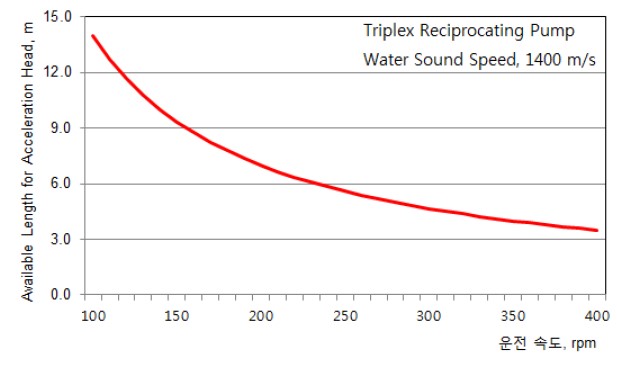

예를 들어, Water 를 이송하는 Reciprocating Pump 의 유체 음속이 1400 m/s 라고 가정할 경우, Pump 의 운전 속도에 따라 아래와 같이 Acceleration Head 검토가 가능한 길이를 계산할 수 있다.
