왕복동 펌프 배관 진동 대책
플랜트 공정 내 핵심 구동 설비인 왕복동 펌프(Reciprocating Pump) 가동 시 발생하는 유체 유발 맥동 (Pulsation) 및 배관계의 구조적 불안정성을 근본적으로 해결하기 위해 수행된 종합 맥동 해석(Pulsation Study) 및 진동 제어 설계를 수행하였습니다.
왕복동 기기의 메커니즘 특성상 불가피하게 발생하는 유체의 맥동 에너지가 배관계의 고유 진동수와 결합하여 과도한 공진(Resonance)을 유발함에 따라, 이너턴스(INERTANCE Inc.)는 국제 표준 규격인 API 674 절차에 의거한 정밀 음향학적 맥동 시뮬레이션을 수행하였습니다. 이를 바탕으로 현장의 실측 진동 데이터를 정밀 정량화하여 취약 지점을 명확히 진단하였으며, 맥동 저감 장치(Pulsation Dampener)의 사양 최적화 설계와 배관 지지 구조물(Pipe Support & Restraint)의 강성 보강 대책을 도출하였습니다.
대책 설계안 적용 후, 재측정을 통해 맥동 압력 및 배관 진동 레벨이 엄격한 허용 기준치 이내로 완벽히 다운되어 하향 안정화된 현황을 시각적으로 검증함으로써, 플랜트 배관 시스템의 구조적 건전성(Structural Integrity) 확보와 장기적인 설비 신뢰성 향상에 기여하였습니다.
1. 진동 측정
진동 측정은 기계 설비 및 연결 배관계의 동적 거동을 물리적 지표로 변환하여 설비의 건전 상태를 진단하는 기술입니다. 왕복동 기기는 가동 특성상 유체 맥동에 의한 저주파수 진동과 고주파수 충격 진동이 동시 발생하므로, 주파수 도메인 분석(FFT)을 통한 정밀 진단이 필수적입니다.
* 속도 (Velocity) 단위 측정: 기계 설비의 피로 파괴 및 구조적 손상과 가장 직관적으로 비례하는 지표로, VDI 3842 규격에서 설비 건전성을 평가하는 주요 변수입니다.

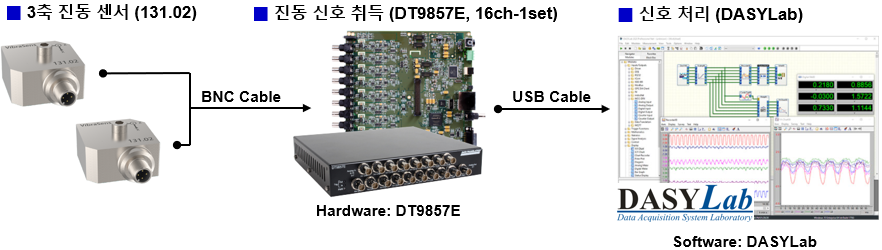

현장 데이터의 불확실성을 제거하고 미세한 진동 신호까지 노이즈 없이 포착하기 위해 고정밀 동적 신호 분석 시스템을 운용하였습니다.
* 다채널 동적 신호 분석기: 고정밀 24비트 AD 변환기를 탑재하여 데이터 신뢰성이 높으며, 현장에서 실시간으로 FFT 스펙트럼 분석 및 시간 이력 데이터 수집이 가능한 전문 분석 장비입니다.
* 정밀 가속도계 센서: 배관 표면 및 펌프 케이싱, 베어링 하우징에 부착되어 물리적인 진동 신호를 수집하며, 광범위한 주파수 응답 특성을 가집니다.
* 후처리 소프트웨어: 취득한 로우 데이터(Raw Data)를 바탕으로 주파수 스펙트럼 및 하모닉 차수 분석을 수행하여 공진 여부를 판별합니다.
2. Pulsation Study (맥동 해석)

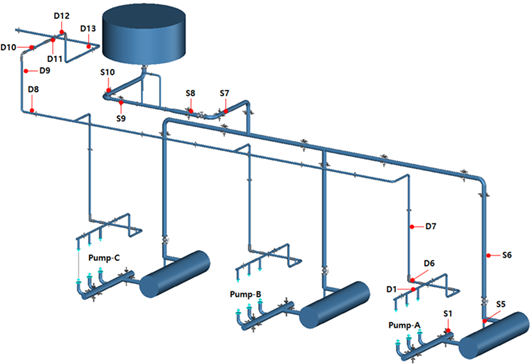

왕복동 펌프는 구조적 특성상 유체를 밀어낼 때 주기적인 압력 맥동(Pulsation)을 유발합니다. 이 맥동 에너지가 배관계의 음향학적 고유 진동수와 결합하여 공진(Resonance)을 일으키면, 과도한 배관 진동 및 지지 구조물(Support)의 피로 파괴로 이어집니다. 따라서 설계 단계에서부터 API 674 규격을 준수하여 맥동 압력을 허용치 이내로 제어하는 정밀 해석이 필수적입니다.
Pulsation study(맥동 해석) 결과에 따른 주요 엔지니어링 대책은 다음과 같습니다.
* 맥동 저감 장치(Pulsation Dampener) 최적화: 흡입/토출 플랜지 직후단에 적정 용량의 댐퍼를 배치하여 초기 맥동 에너지를 흡수합니다.
* 음향학적 오리피스(Acoustic Orifice) 삽입: 배관 내부 특정 노드(Node)에 차압을 최소화하는 오리피스를 설계하여 음향학적 댐핑 효과를 극대화합니다.
* 배관 지지 구조(Pipe Support Restraint) 보강: 진동 맥동력이 크게 작용하는 엘보우(Elbow) 주변에 고강성 클램프 및 홀드 다운 서포트를 배치하여 구조 공진을 원천 차단합니다.
3. 대책 전후 진동 저감 현황
맥동 해석(Pulsation Study) 결과를 바탕으로 최적화된 설계 대책을 적용하여, 현장 배관계의 진동 저감 효과를 정량적으로 검증하였습니다.
* 대책 전 현황 및 원인: 초기 현장 실측 결과, 왕복동 펌프의 특정 가동 주파수 대역에서 과도한 배관 진동이 발생했습니다. 데이터 분석 결과, 펌프 회전 주파수의 고차 하모닉 성분이 배관계의 음향학적 맥동 압력 및 배관 Support 강성과 맞물리면서 강한 구조 진동을 유발하고 있음을 확인하였습니다.
* 엔지니어링 대책 적용: 배관 진동을 제어하기 위해, 배관 내부 유체 맥동 에너지를 감쇄시키는 음향학적 오리피스(Acoustic Orifice)와 Dampener를 최적 설계 배치하였습니다. 이와 함께 진동 변위가 큰 엘보우 및 분기점 후단에 고강성 클램프 서포트(Hold-down Type)를 추가 설치하여 배관계의 구조적 강성을 대폭 보강하였습니다.

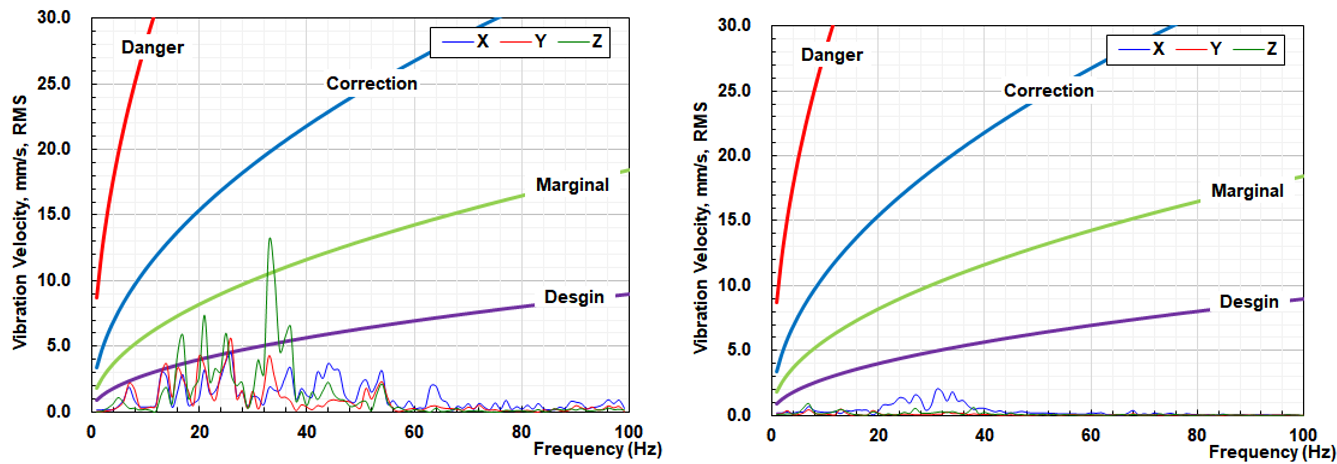

* 대책 후 저감 결과: 대책 적용 후 동일 조건에서 재측정을 실시한 결과, 그래프와 같이 공진을 일으키던 특정 하모닉 주파수의 진동 피크(Peak) 성분들이 완벽하게 제어되었습니다.
